Tavan Profilleri
Asma tavan sistemleri için Tavan U ve Tavan C profili, her ikisi de birden fazla galvaniz kalınlığında üretilir.
Tavan profilleri, asma tavanın taşıyıcı iskeletini kurar. Tavan U profili duvar çevresinde sistemin sınırını ve kotunu belirler; Tavan C profili ise askı elemanlarıyla üstteki taşıyıcı döşemeye asılır ve alçı levhanın vidalandığı yüzeyi oluşturur. Levhanın yükü önce C profiline, oradan askı teli ve maşası üzerinden binanın taşıyıcı sistemine aktarılır — yani tavanın kendisi değil, askı hattı yük taşır.
NEREDE KULLANILIR
- Düz ve kademeli asma tavan
- Giydirme duvarın tavan bağlantısı
- Aydınlatma ve tesisat gizleme tavanları
Montaj Mantığı
Aşağıdaki sıra tipik uygulamayı anlatır. Aks aralıkları ve sabitleme detayları projenin statik ve akustik gereksinimlerine göre değişir — uygulama detayı için proje şartnamesi esastır.
Şematik yerleşim çizimi — ölçekli imalat resmi değildir.
- 01Tavan kotu duvara işaretlenir ve Tavan U profili bu çizgi boyunca duvara sabitlenir.
- 02Askı telleri ya da agraflar taşıyıcı döşemeye ankrajlanır; askı maşası ile kot ince ayarı yapılır.
- 03Tavan C profilleri askılara bağlanarak birbirine paralel taşıyıcı hattı oluşturur; aks aralığı tipik olarak 40–60 cm'dir.
- 04Alçı levha, C profillerine dik yönde ve şaşırtmalı ek yerleriyle vidalanır.
Ürün Kodları ve Ölçüler
| Ürün Kodu | Ürün | Kalınlık |
|---|---|---|

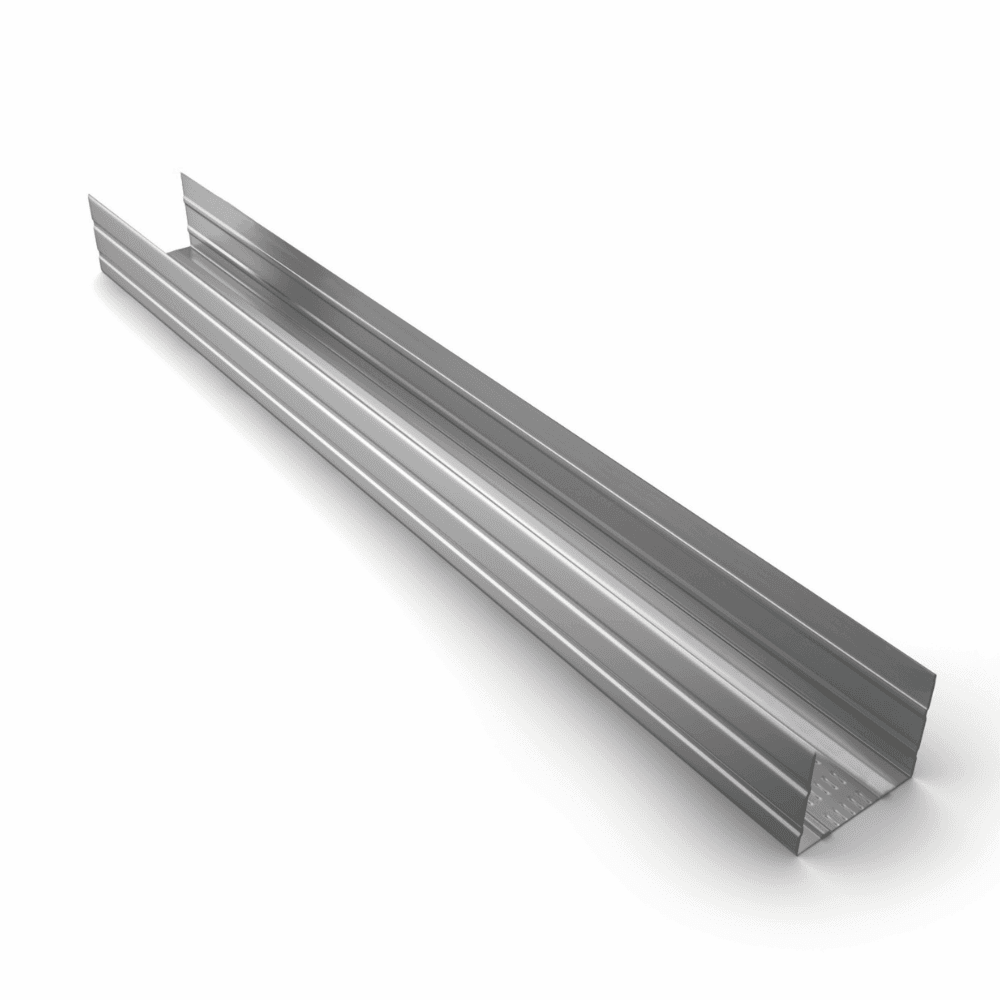

| CT-U-030 | Tavan U Profili | 0,30 mm |
| CT-U-035 | Tavan U Profili | 0,35 mm |
| CT-U-037 | Tavan U Profili | 0,37 mm |
| CT-U-040 | Tavan U Profili | 0,40 mm |
| CT-U-050 | Tavan U Profili | 0,50 mm |

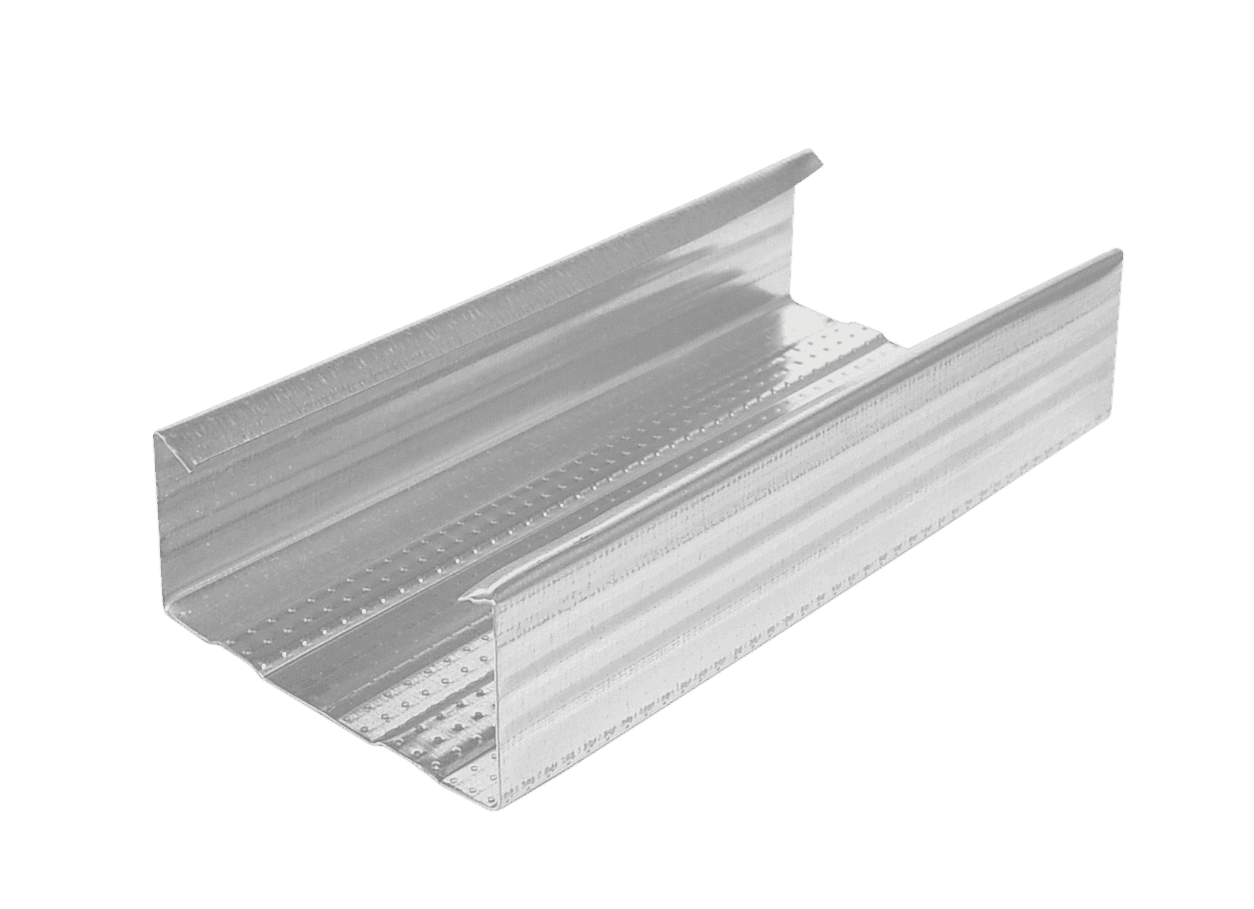

| CT-C-031 | Tavan C Profili | 0,31 mm |
| CT-C-035 | Tavan C Profili | 0,35 mm |
| CT-C-040 | Tavan C Profili | 0,40 mm |
| CT-C-050 | Tavan C Profili | 0,50 mm |
Alçı levhalı sistemler için metal profiller — Tarifler, özellikler ve deney metotları
Ürettiğimiz profil kesitleri bu standardın tanımladığı ürün ailesine girer. Partiye özel beyan ve belge talepleriniz için bizimle iletişime geçin.
