Duvar Profilleri
Duvar C75 profili üç farklı kalınlıkta (0,40 / 0,42 / 0,50 mm) üretilir — projenin taşıyıcı yüküne göre kalınlık seçimi yapılabilir.
Duvar profilleri, bölme ve giydirme duvarların karkasını oluşturur. U profili duvarın zeminde ve tavandaki yatay çerçevesidir; duvarın hattını ve genişliğini belirler. C profili bu çerçevenin içine dikey olarak oturur ve alçı levhanın vidalandığı düşey taşıyıcıdır. Profil genişliği (50 / 75 / 100 mm) duvarın toplam kalınlığını, dolayısıyla içine girecek yalıtım ve tesisat hacmini doğrudan belirler.
NEREDE KULLANILIR
- Bölme duvar (tek ya da çift iskeletli)
- Giydirme duvar — mevcut duvarın önüne kurulan ikinci yüzey
- Şaft ve tesisat duvarları
Montaj Mantığı
Aşağıdaki sıra tipik uygulamayı anlatır. Aks aralıkları ve sabitleme detayları projenin statik ve akustik gereksinimlerine göre değişir — uygulama detayı için proje şartnamesi esastır.
Şematik yerleşim çizimi — ölçekli imalat resmi değildir.
- 01Duvar aksı zemine işaretlenir; U profil zemine ve tavana dübelle sabitlenir, altına ses yalıtım bandı serilir.
- 02C profilleri U profilin içine dik olarak yerleştirilir; aks aralığı tipik olarak 60 cm, yüksek duvar ya da ağır kaplamada 40 cm'e düşürülür.
- 03Kapı ve pencere boşluklarının kenarlarında C profilleri çiftlenerek güçlendirilir.
- 04Duvarın bir yüzü levhalanır, tesisat ve yalıtım yerleştirilir, ardından ikinci yüz kapatılır.
Ürün Kodları ve Ölçüler
| Ürün Kodu | Ürün | Kalınlık |
|---|---|---|

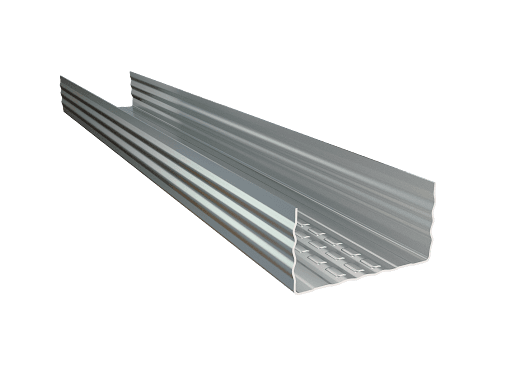

| DW-U50 | Duvar U50 Profili | 0,30 mm |

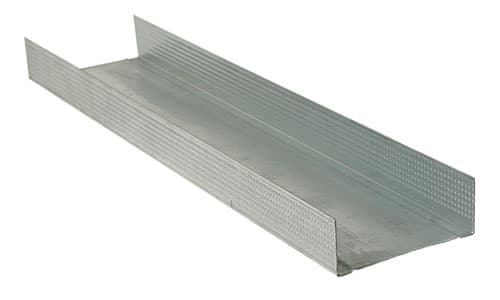

| DW-U75 | Duvar U75 Profili | 0,35 mm |
| DW-U100 | Duvar U100 Profili | 0,40 mm |

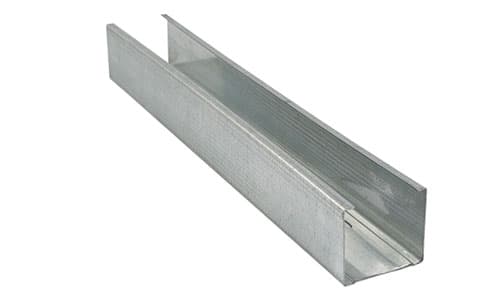

| DW-C50 | Duvar C50 Profili | 0,35 mm |

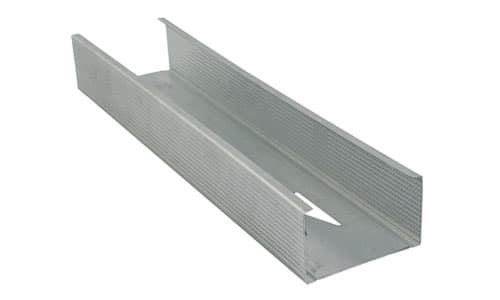

| DW-C75-040 | Duvar C75 Profili | 0,40 mm |
| DW-C75-042 | Duvar C75 Profili | 0,42 mm |
| DW-C75-050 | Duvar C75 Profili | 0,50 mm |

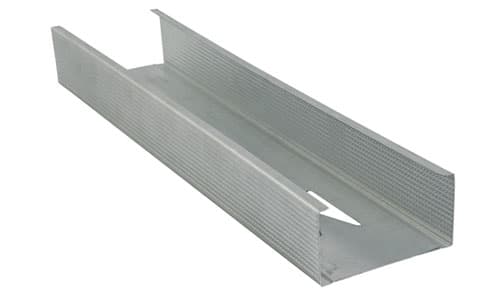

| DW-C100 | Duvar C100 Profili | 0,40 mm |
Alçı levhalı sistemler için metal profiller — Tarifler, özellikler ve deney metotları
Ürettiğimiz profil kesitleri bu standardın tanımladığı ürün ailesine girer. Partiye özel beyan ve belge talepleriniz için bizimle iletişime geçin.
